互感器综合测试仪,这是互感器综合测试仪的店铺页面,4qMCYObxn是由【天正华意电气设备(玉树市分公司)tianzh3611-3】发布的,经过营业执照资质认证,信息长期有效,有需求的用户可随时拨打电话联系商家,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

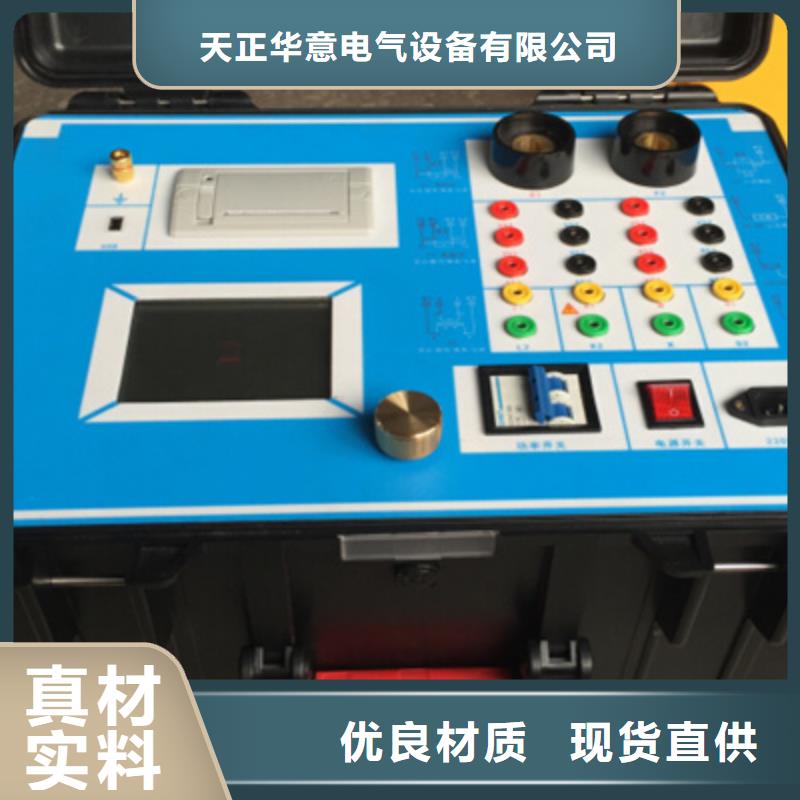

互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

互感器综合测试仪CT励磁特性测试界面 CT励磁特性接线图 图6，CT励磁曲线图 ，励磁数据图 误差曲线参数设置界面 ，误差曲线图2）、伏安特性（励磁）测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：打 印：控制器选择“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。 励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图7）。按下“退出”键即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达一页。保 存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置（见图8）。选定后计算出的误差曲线如图9。 打印设定：光标移动至此选项，按下即进入打印设置界面（图10），可根据要求选择“默认”（程序按照一定步进打印大量电压电流值），或选择“自设定”（程序会按照表格中的10个电流值进行打印）。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。
