想要快速了解变压器油色谱在线监测系统产品?视频给你直观的感受!
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

作为武汉口碑的变压器油色谱在线监测系统生产厂家之一,【天正华意电气设备(武汉市分公司)tianzh3611-3】专注于为客户提供高品质的变压器油色谱在线监测系统。我们始终秉持着诚信经营的原则,确保所提供的变压器油色谱在线监测系统报价实在,透明公正。以下是我们的联系方式:联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下,利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激,在无任何介质介入的前提下,实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好,避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染,这将严重影响色谱柱的分离效果,降低色谱柱使用寿命。通常采用活性剂(如活性碳等)对分离出来的故障气体进行吸附过滤,可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下,将变压器油C3以上有机物挥发成份实现有效冷凝,彻底避免油气对色谱柱的污染,实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱,简化系统结构。复合色谱柱在一定温度环境下,可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体,且在不同恒温条件下,各气体出峰面积不变,不影响系统数据处理的捕峰条件,适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高,抗污染性能好,使用寿命长等特点。4、气体检测器技术采用集成传感技术,敏感元件和控制电路集成在独特的陶瓷硅芯片上,对应设计的故障气体受检气室,具有小的死体积,可大大提高检测灵敏度。和FID、TCD传感器相比,不怕中毒,寿命长。和其他非色谱检测法对比,检测器构造简单,体积小巧,检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络,支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求,可实现与其他厂商的变压器状态监测主IED的无缝接入

变压器油色谱在线监测系统当额定电压Ur>60V时,试验电压为5kV;当额定电压Ur≤60V时,试验电压为1kV。装置无击穿及元器件损坏现象。2.4机械性能1、振动抗振动:5Hz~17Hz 0.12″双峰位移 17Hz~640Hz 1.7峰-峰加速度2、冲击与碰撞抗冲击:10G峰-峰加速度(12ms)2.5抗干扰能力1、承受静电放电抗扰度试验装置的外壳端口能承受GB/T 17626.2-2006中规定的试验等级为4级的静电放电抗扰度试验。同时,干扰消失后,装置正常工作。2、承受辐射电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.8-2008中规定的试验等级为5级的工频磁场、GB/T 17626.9-1998中规定的试验等级为5级的脉冲磁场抗扰度试验。同时,干扰消失后,装置正常工作。3、承受射频电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.3-2008中规定的试验等级为5级的射频电磁场抗扰度试验。同时,干扰消失后,装置正常工作。4、承受快速瞬变抗扰度试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17626.4-2008中规定的试验等级为4级的电快速瞬变脉冲群抗扰度试验。同时,干扰消失后,装置正常工作。5、冲击(浪涌)试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17262.5-2008中规定的试验等级为4级的浪涌(冲击)抗扰度试验。对电源端口、信号端口施加干扰时,装置在技术要求规定范围内能正常运行;对通讯端口施加干扰时,允许通讯暂时中断,但能自行恢复。

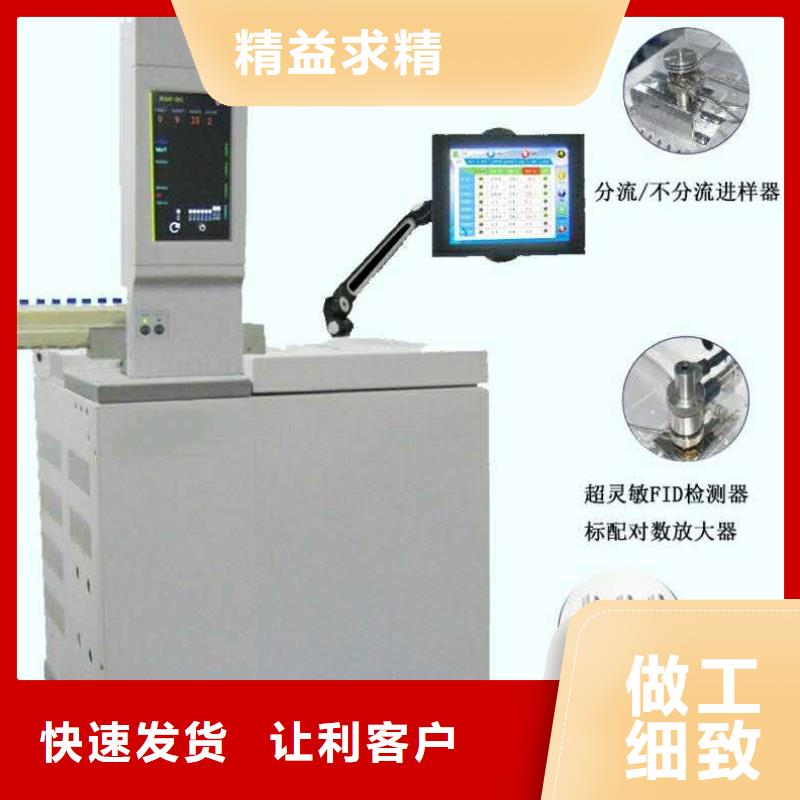

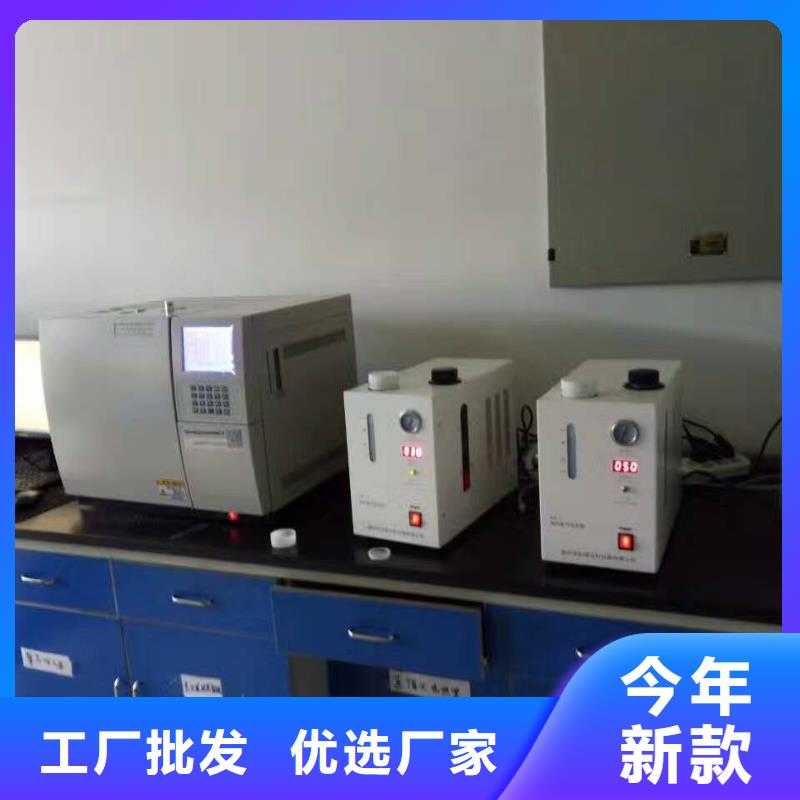

变压器油色谱在线监测系统 检测器变压器油色谱仪检测器采用单元组合设计,可提供热导检测器(TCD)、氢火焰离子化检测器(FID)、电子捕获检测器(ECD)、火焰光度检测器(FPD)和氮磷检测器(NPD)等五种检测装置,多同时安装四个检测器。见图四三、安装准备1、安装准备仪器应安装在专用的色谱仪器分析实验室内,以便于将仪器与气源分开管理。仪器应安装在牢固无振动的水泥或木质工作台上,工作台的台面上应留有足够的空间,以便于放置电脑、色谱数据工作站、记录仪、积分仪等外围设备,工作台的背后应留有一事实上的间隙(0.5米以上),以备于仪器维护保养。电源应有足够的功率(大于5KW)。仪器应远离火种,室内不得有强腐蚀性气体,应避免室内温度剧烈波动和空气的过分流动。工作台(高0.7-0.8米*宽0.6-0.7米*长2米)的设置请参照(图五) 。图五 工作台的设置仪器所需要的载气和辅助气体,一般可由高压气体钢瓶、气体发生器、无油空气压缩机等装置提供,高压气体要经过减压阀减压后供给仪器。气源是仪器启动的前提条件,所以必须提前考虑。若用户订货时提出具体的使用要求时,制造商可以协助用户购置必要的设备。仪器根据检测器的配置情况应选择不同的气体,气体的种类和基本参数及选用原则请参照(表一)。表一检测器 气 源 入口压力 纯 度TCD H2或He 0.26MPa 99.999%FID H2 0.26MPa 99.995%N2或He 0.4~0.5MPa 99.998%Air 0.4—0.5MPa 无灰尘、油雾、水份等ECD N2或He 0.4~0.5MPa 99.999%或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995%N2或He 0.4~0.5MPa 99.998%Air 0.4—0.5MPa 99.998%仪器允许使用气体发生器、无油空气压缩机等装置来提供仪器的工作气源。气体发生装置或空气泵产生的气体含水量较高,使用时一定要进行必要的气体净化。使用气体净化装置时要注意对该装置的定期保养。
